Guía completa | Selección del variador de frecuencia para tu motor trifásico

Conoce qué elementos técnicos necesitas saber para elegir el variador de velocidad ideal.

La correcta selección de un variador de frecuencia es un factor decisivo para maximizar la eficiencia, prolongar la vida útil del motor y optimizar el desempeño del sistema. Más allá de las especificaciones básicas, es fundamental considerar el tipo de carga, las condiciones de operación y los requerimientos de control para garantizar un funcionamiento confiable.

Factores esenciales en la selección de un VFD

1. Potencia y corriente nominal

El variador debe dimensionarse según la potencia (HP o kW) y la corriente máxima del motor, no solo bajo condiciones de operación estándar, sino también considerando posibles picos de carga. Es recomendable trabajar con un margen de seguridad, especialmente en aplicaciones con demandas variables o arranques pesados.

Tip: Prioriza la corriente máxima como criterio principal, sobre todo si el motor opera en condiciones exigentes.

2. Tensión y frecuencia de alimentación

La compatibilidad de tensión es crítica. Verifica:

• Tensión de entrada: 208 V, 230 V, 460 V, 575 V, entre otras.
• Tensión de salida: Coincidente con la placa del motor.
• Frecuencia: Generalmente 50 Hz o 60 Hz, según la región de operación.

Un error en este punto puede generar pérdidas de eficiencia o incluso daños irreversibles.

3. Tipo de carga

Identificar el tipo de carga ayuda a seleccionar la capacidad y el tipo de control del variador:

• Carga de par constante: Bombas de desplazamiento positivo, compresores de tornillo.
• Carga de par variable: Ventiladores, bombas centrífugas.
• Carga pesada o de impacto: Trituradoras, extrusoras, molinos.

Cada perfil de carga exige ajustes específicos de rampa, control de torque y protección.

4. Condiciones ambientales

Considera las características del entorno donde operará el variador:

• Temperaturas superiores a 40 °C.
• Presencia de polvo, humedad o agentes corrosivos.
• Altura sobre el nivel del mar (afecta la disipación térmica).

En ambientes agresivos, es indispensable optar por variadores con grado de protección IP adecuado o soluciones de envolvente.

5. Estrategia de control y comunicación

La elección del variador debe alinearse al nivel de control requerido:

• Control escalar (V/f): Aplicaciones simples.
• Control vectorial: Precisión en torque y velocidad, ideal para aplicaciones exigentes.
• Control de torque directo (DTC): Alta respuesta dinámica, utilizado en procesos críticos.

Adicionalmente, la capacidad de integración mediante protocolos como Modbus, Profibus, Ethernet/IP o Profinet es clave para entornos industriales automatizados.

6. Funciones avanzadas y protección

Evaluar funciones adicionales puede optimizar la operación:

• Arranque y paro suaves.
• Control multi-motor.
• Frenado regenerativo.
• Protecciones internas: Sobrecarga, falla de fase, cortocircuito.

Una configuración adecuada reduce riesgos y asegura la continuidad operativa.

7. Riesgos de una selección incorrecta

Un variador mal especificado puede provocar:

• Daños prematuros en motor y variador.
• Ineficiencia energética.
• Paradas no programadas por disparos intempestivos.
• Pérdida de control sobre el proceso productivo.

La inversión en un análisis técnico adecuado desde el inicio representa ahorros sustanciales a mediano y largo plazo.

Variadores ABB y la experiencia de Power Depot

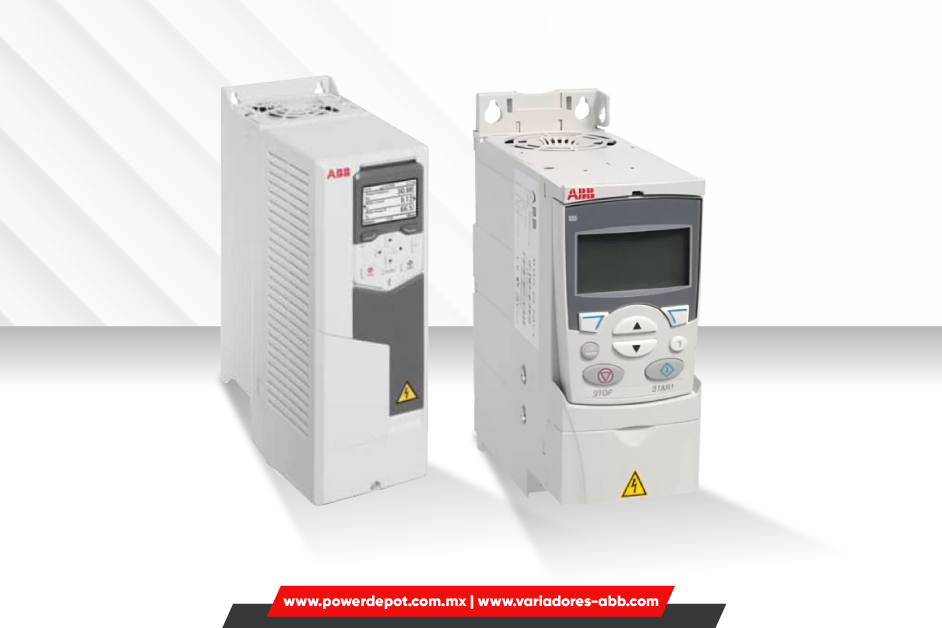

ABB ofrece una gama completa de variadores de frecuencia diseñados para aplicaciones industriales críticas:

• Alta eficiencia energética.
• Algoritmos avanzados de control de torque.
• Amplias capacidades de comunicación industrial.
• Robustez para operar en condiciones severas.

Entre sus opciones más destacadas se encuentra el variador ABB ACS480, ideal para sistemas trifásicos que requieren eficiencia, flexibilidad y facilidad de integración en entornos industriales exigentes.

En Power Depot, somos especialistas en la integración de variadores ABB para múltiples sectores industriales. Nuestro equipo técnico asesora en la correcta selección, configuración y puesta en marcha de cada solución, garantizando el máximo desempeño en cualquier tipo de aplicación.
